CA-IF1021S-Q1
量产
汽车级LIN收发器
CA-IF1021-Q1 是一款本地互联网络（LIN） 收发器，
LIN 是支持汽车车载网络的低速通用异步收发器（UART）
通信协议。CA-IF1021-Q1 通过 TXD 引脚控制LIN总线的
状态，使其具备最佳压摆率和波形整形，以最大程度地
减少电磁辐射（EME），并通过其开漏 RXD 输出引脚报
告总线的状态。
CA-IF1021-Q1 通过宽输入电压范围来支持12V应用，
此外还支持低功耗睡眠模式。该器件支持通过从 LIN、
WAKE_N 和 SLP_N 引脚唤醒的功能。该器件可通过INH
引脚选择性启用节点上存在的各种电源，从而在整个系
统级别减少电池电流消耗。
CA-IF1021-Q1 集成了用于从节点应用和ESD保护的
电阻器，从而减少系统应用中外部组件的数量。一旦发
生接地漂移或者电源电压断开，该器件可防止反馈电流
经LIN流向电源输入。
-
特性
符合面向汽车应用的AEC-Q100标准
符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO
17987-4:2016(12V)电气物理层（EPL）标准
符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试
支持12V应用
宽工作输入电压范围：
VBAT 范围为5.5V 至27V
LIN传输数据速率高达20kbps
工作模式：
正常模式
低功耗待机模式
低功耗睡眠模式支持低功耗模式唤醒：
通过LIN总线实现远程唤醒
通过WAKE_N引脚实现本地唤醒
通过SLP_N引脚实现直接唤醒支持3.3V、5V输入电平
集成30kΩ LIN上拉电阻
使用INH引脚控制系统级功耗
在LIN总线和RXD输出实现上电/断电无干扰运行
保护功能：
±58V LIN总线容错、42V负载突降支持、IEC ESD 保护、VBAT输入端上的欠压保护、TXD显性状态超时、热关断、系统级未供电节点或接地断开失效防护
结温范围：
-40°C 至 150°C
可提供 SOIC(8) 封装和无引线 DFN(8) 封装(3.0mm x 3.0mm)
-
应用
-
车身电子装置和照明
-
信息娱乐系统和仪表组
-
混合动力电动汽车和动力总成系统
-
被动安全
-
电器
-
-
器件信息
零件号
封装
封装尺寸（标称值）

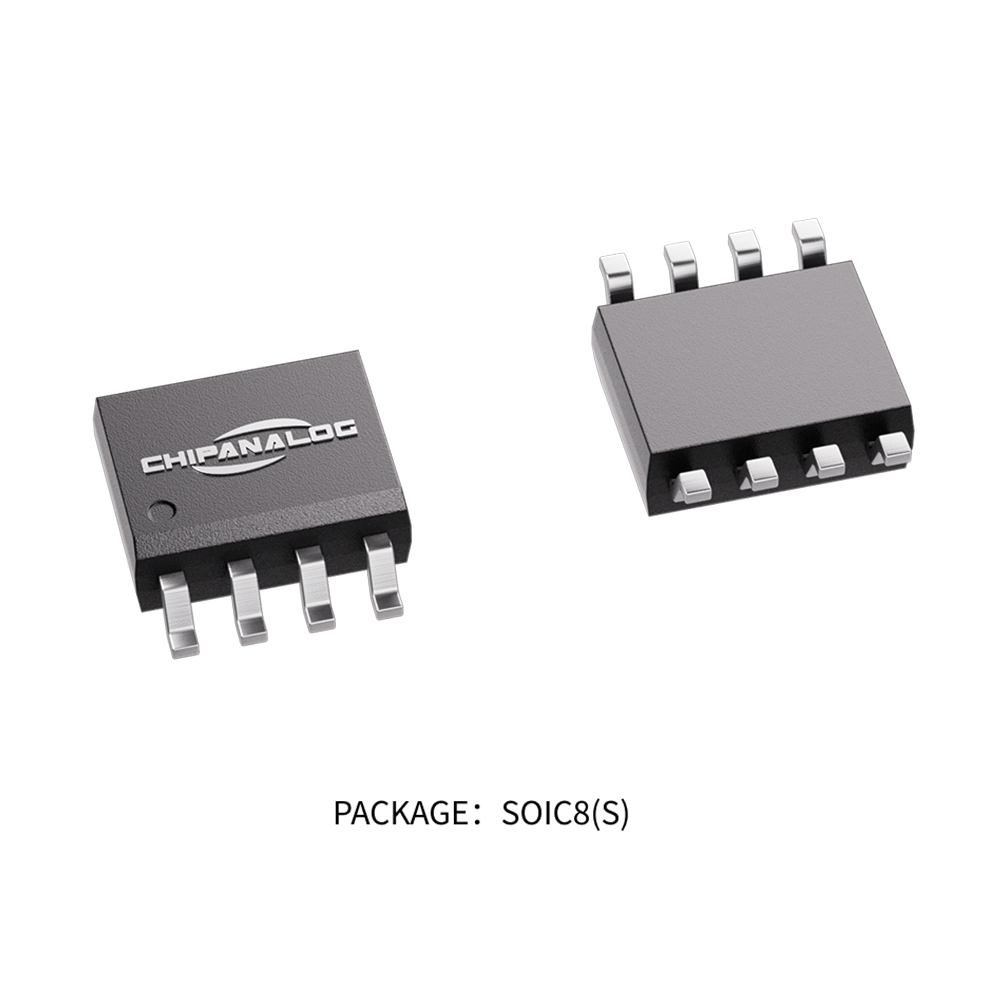

CA-IF1021S-Q1
SOIC-8 4.9mm x 3.9mm
CA-IF1021D-Q1
DFN-8 3mm x 3mm
-
简化通道结构图
-
技术文档
文档名称
文件种类
更新日期
-
文件种类: 规格书
更新日期: 2022.11.04
-
-
认证标准
认证名称
认证种类
认证编号
认证日期
-
认证种类: C＆S认证
认证编号: P22_0213_007_Chipanalog_LINiso7_CA-IF1021_Report00
认证日期: 2022.08.22
-
认证种类: 可靠性
认证编号: CA-IF1021X-Q1_V1.1
认证日期: 2023.01.21
-
