量产

低功耗数字隔离器

CS817x20HS/LS与CS817x22HS/LS系列产品是低功耗、 双通道数字隔离器，采用川土独有的 “Pulse-Coding” (脉冲编码)专利技术，实现90μA/通道的超低静态电流 设计。这些CMOS数字I/O隔离器具有高达3kVRMS的 隔离耐压和±150 kV/μs的典型CMTI，提供较高的电磁 抗扰度和超低辐射，确保数字信号的可靠传输。所有器 件均具有施密特触发器输入，以提高抗噪性能。每路隔 离通道的逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘 栅隔离，外部仅需要两个VDD_旁路电容，即可构成完备 的数字信号隔离通道。
CS817x20/CS817x22提供了单向、双通道数字I/O的所 有可能配置。其中，CS817x20HS和CS817x20LS具有两 个前向通道；CS817x22HS和CS817x22LS则具有一个前 向和一个反向通道。所有器件具有默认输出，即当输入 侧电源掉电或输入信号丢失时，后缀为LS的器件默认 输出低电平；而后缀为HS的器件默认输出高电平。请 参考订购信息表，依照相应的尾缀选择适当型号。

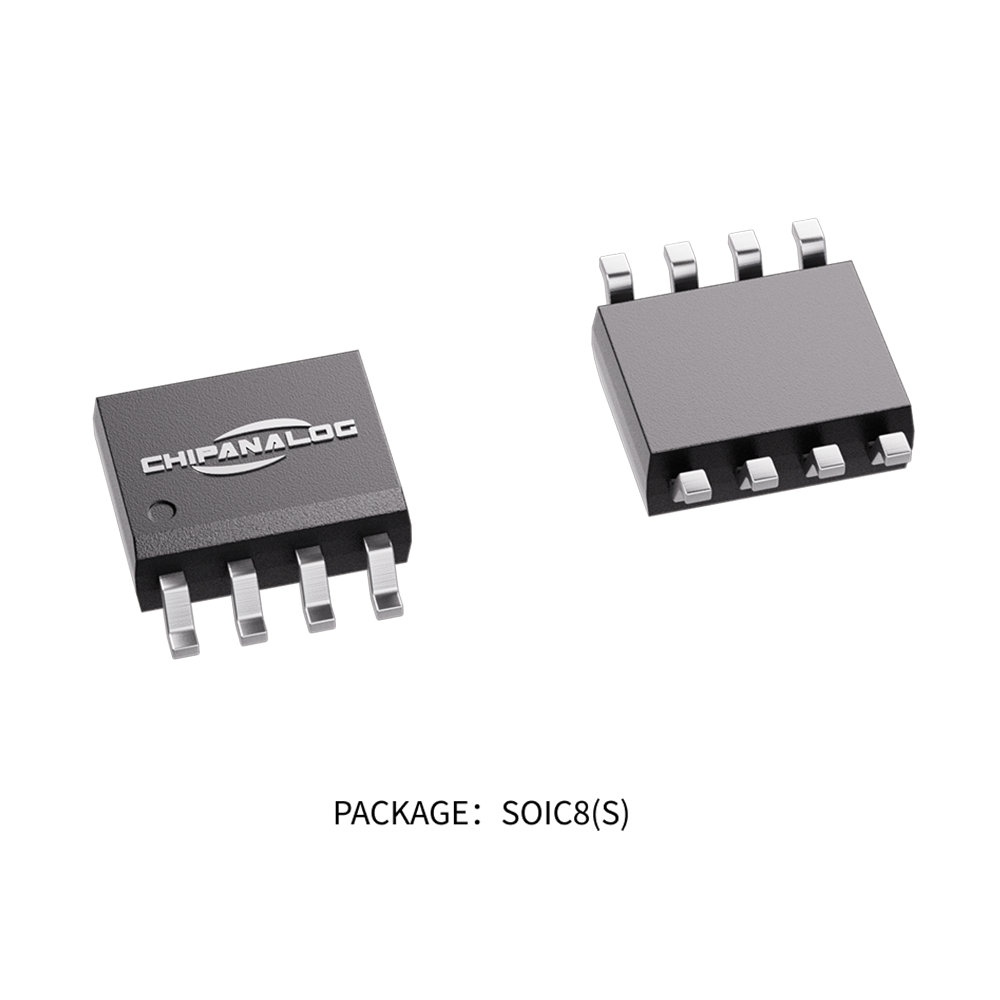

该系列器件基于便捷的隔离架构提供可靠的数据隔离通 道，无需考虑启动初始化问题。下图给出了CS817x20 和CS817x22单个通道的简化框图。CS817x2xHS/LS系列 器件采用8引脚窄体SOIC封装，工作温度范围为-40°C 至+105°C。


  • 特性

    超低功耗：

    90µA/通道(典型值)@DC (静态电流, 3.3V供电)
    100µA/通道(典型值)@10kbps ( 3.3V供电)
    160µA/通道(典型值)@200kbps ( 3.3V供电)

    信号传输速率高达200kbps

    2.375V 至5.5V较宽的供电电压范围

    高度可靠的电气隔离：

    隔离栅寿命：> 40年
    隔离电压高达3kVRMS
    ±150 kV/μs典型CMTI
    施密特触发器输入提高抗干扰能力
    较高的电磁抗扰度

    无需启动初始化

    宽温工作范围：-40°C至105°C

    默认输出高电平(CS817x2xHS)和默认输出低电平(CS817x2xLS)选项

    窄体SOIC8(S)封装，符合RoHS标准

  • 应用

    • 锂电池保护

    • 白色家电

    • 工业自动化

    • 电机控制

    • 医疗设备

    • 隔离开关电源

    • 太阳能逆变器

  • 简化通道结构图
