CA-IF1042S-Q1

CA-IF1042S-Q1

f_ico02.svg

量产

具有±70V故障保护和远程唤醒的CAN收发器

这款 CAN 收发器系列符合 IS
11898-2 (2016) 高速CAN （控制器局域网络）物理层标准。所有器件均设计用于 数据速率高达 5Mbps（兆位每秒）的 CAN FD 网络。部 件号包含“V”后缀的器件配有用于 I/
电平转换的辅 助电源输入（用于设置输入引脚阈值和 RXD 输出电平）。 该系列器件具有低功耗待机模式及远程唤醒请求特性。 此外，所有器件均包含多种保护功能， 以提高器件和 CAN 网络的稳定性。

  • 特性

    符合 IS11898-2:2016 和 IS11898-5:2007 物理层标准

    所有器件均支持经典 CAN 和 5Mbps CAN FD（灵活数据速率）

    I/电压范围支持 3.3V 和 5V 微控制器 (MCU)

    未上电时的理想无源特性

    总线和逻辑引脚处于高阻态（无负载）
    上电和掉电时总线和 RXD 输出上无毛刺脉冲

    保护特性

    总线故障保护：±70V
    VCC 和 VI（仅限 V 型号）电源引脚上具有欠压保护

    驱动器显性超时 (TXD DTO) – 最低数据速率低至4kbps
    热关断保护 (TSD)

    接收器共模输入电压：±30V

    典型环回延迟：160ns

    结温范围：-55°C 至 150°C

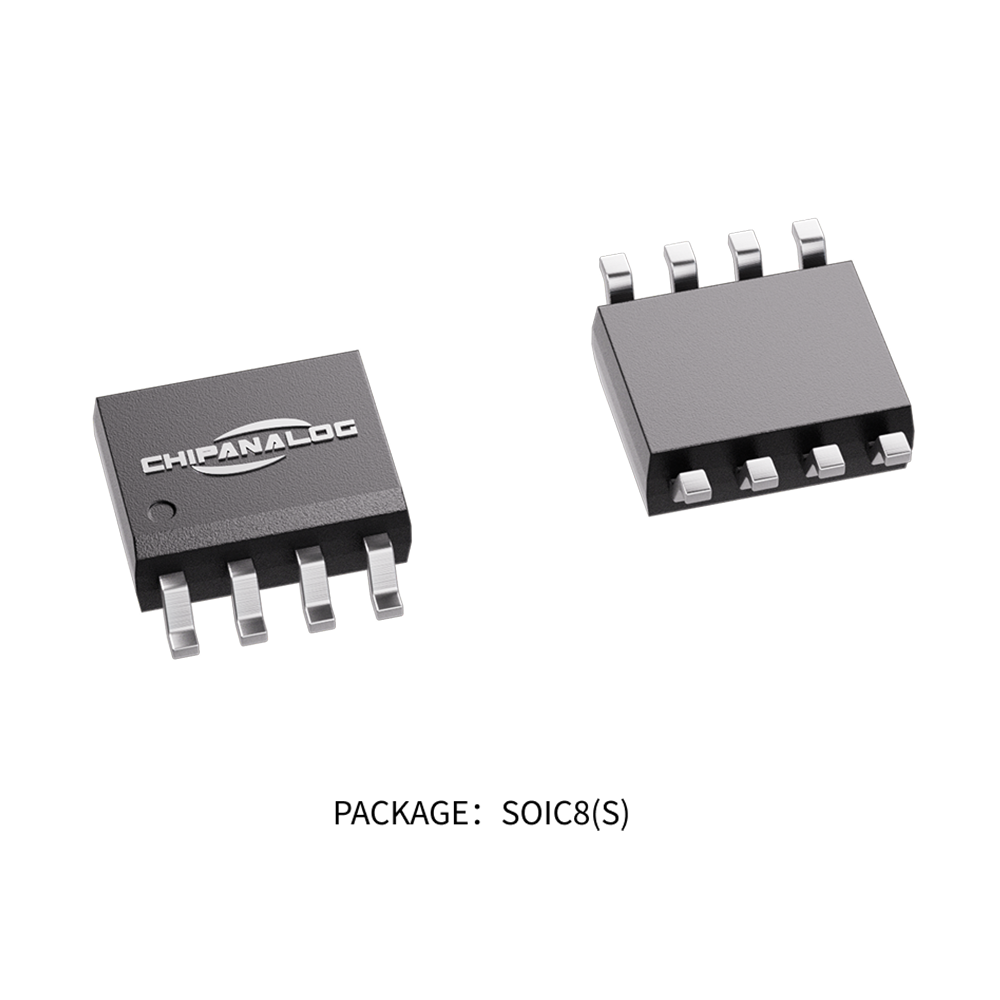

    可提供 SOIC8 封装

    AEC-Q100 Grade 1

  • 应用

    • 车身控制模块

    • 汽车网关

    • 高级驾驶辅助系统(ADAS)

    • 信息娱乐系统

    • 混动、电动汽车动力系统

    • 个人交通工具-电动自行车

    • 工业控制

  • 器件信息

    零件号 封装 封装尺寸（标称值）
    CA-IF1042S-Q1 SOIC8 4.9mm x 3.9mm
    CA-IF1042VS-Q1

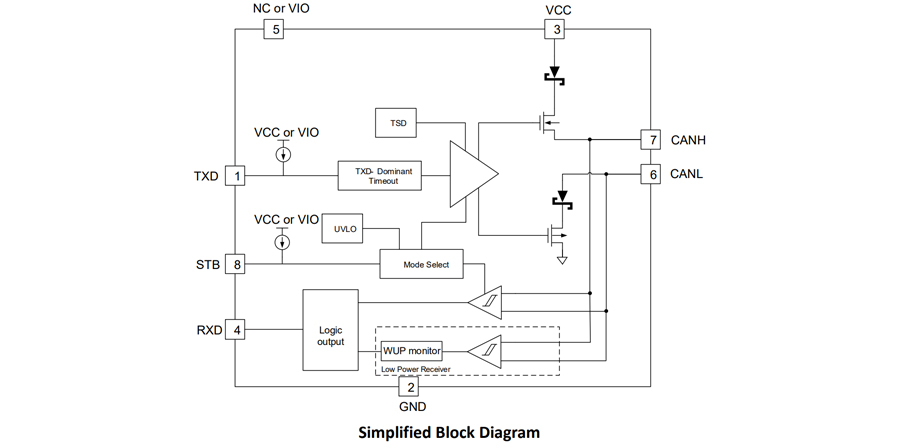

  • 简化通道结构图
