CA-IF1042LVS-Q1

CA-IF1042LVS-Q1

f_ico02.svg

量产

具有±42V故障保护的CAN收发器

CA-IF1042Lx CAN 收发器系列符合 ISO 11898-2 (2016) 高 速CAN（控制器局域网络）物理层标准。所有器件均设 计用于数据速率高达 5Mbps（兆位每秒）的 CAN FD 网 络。部件号包含“V”后缀的器件配有用于 I/O 电平转 换的辅助电源输入（用于设置输入引脚阈值和 RXD 输 出电平）。该系列器件具有低功耗待机模式及远程唤醒 请求特性。此外，所有器件均包含多种保护功能，以提 高器件和 CAN 网络的稳定性。

  • 特性

    符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

    所有器件均支持经典 CAN 和 5Mbps CAN FD（灵活数据速率）

    I/O 电压范围支持 3.3V 和 5V 微控制器 (MCU)

    未上电时的理想无源特性

    总线和逻辑引脚处于高阻态（无负载）
    上电和掉电时总线和 RXD 输出上无毛刺脉冲

    保护特性

    总线故障保护：±42V
    总线共模输入范围：±30V
    VCC 和 VIO （仅限 CA-IF1042LVS-Q1）电源引脚上具有欠压保护
    驱动器显性超时 (TXD DTO) – 最低数据速率低至4kbps
    热关断保护 (TSD)

    接收器共模输入电压：±30V

    典型环回延迟：155ns

    结温范围：-55°C 至 150°C

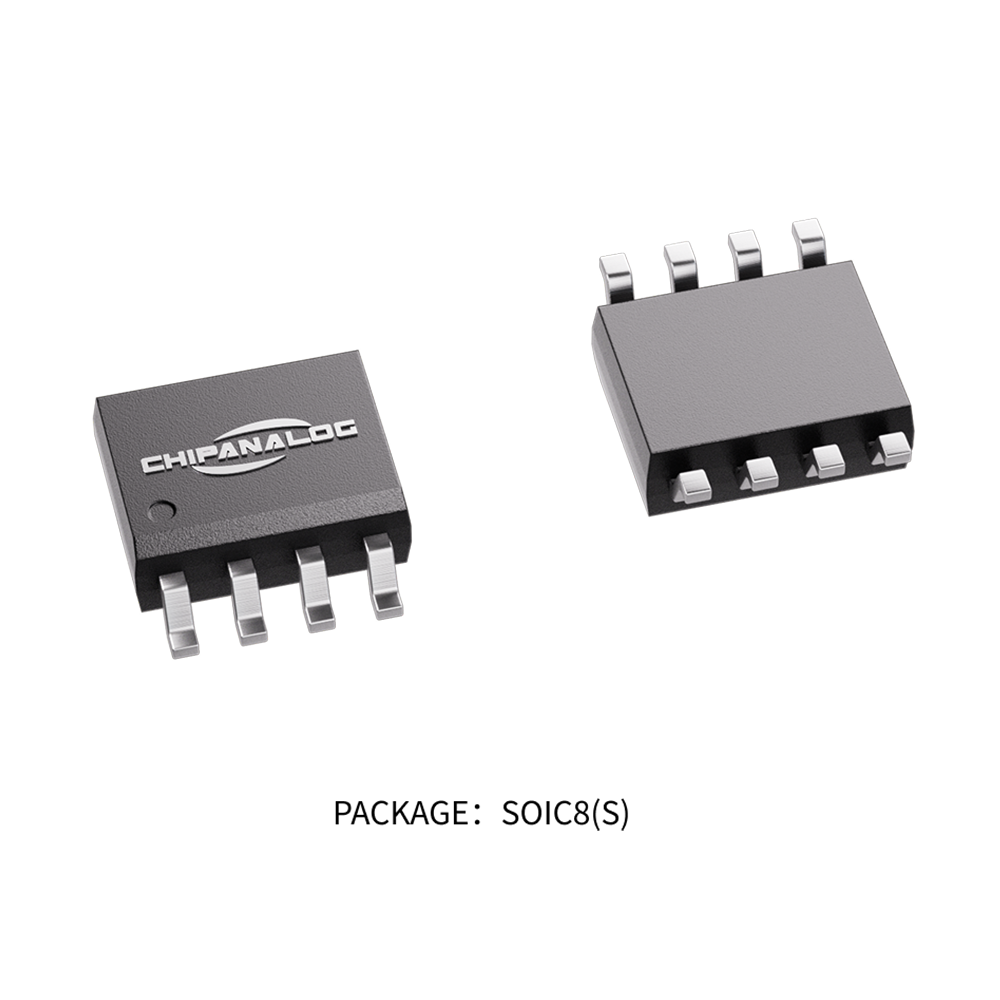

    可提供 SOIC8 封装

    AEC Q100 Grade 1

  • 应用

    • 汽车及交通运输行业

    • 工业控制

    • 建筑自动化

    • 供热通风及空调系统（HVAC）

  • 器件信息

    零件号 封装 封装尺寸（标称值）
    CA-IF1042LS-Q1 SOIC8 4.9mm x 3.9mm
    CA-IF1042LVS-Q1

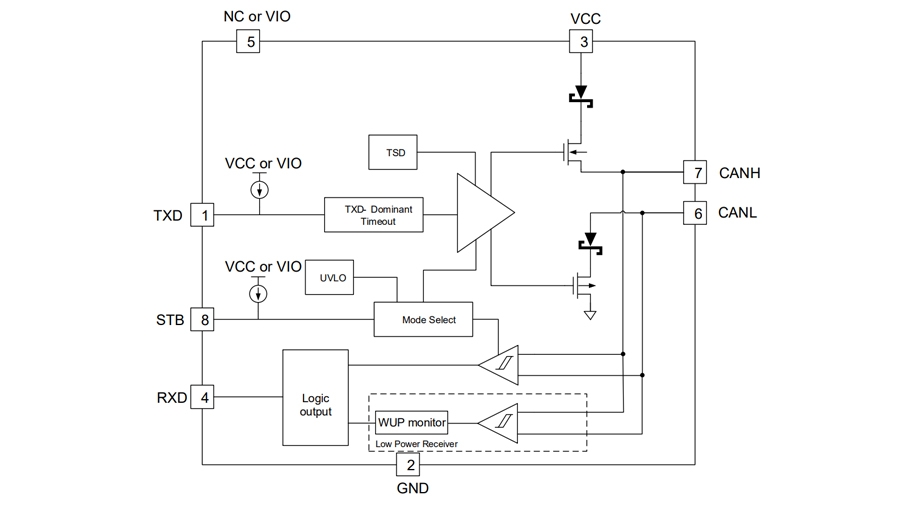

  • 简化通道结构图
