CA-IF1051HS

CA-IF1051HS

f_ico02.svg

量产

具有±70V故障保护的CAN收发器

CA-IF1051HS 为+5V 控制器局域网(CAN)收发器，符合 ISO11898-2:2016 和 ISO 11898-5:2007 物理层技术规范。 该系列器件设计用于高速 CAN FD 网络，可支持高达 5Mbps 的传输速率。CAN 总线端口提供高达±70V 的故 障保护，满足恶劣环境中的过压保护需求。接收器输入 共模范围(CMR)高达±30V，远远超出ISO 11898规范要求 的-2V 至+7V，非常适合节点间存在较大地电位偏差的 CAN 总线网络。
发送器提供显性状态超时检测，当 TXD 处于显性状态 (低电平)的时间超出 tDOM时，驱动器立即释放总线，使 输出保持在隐性电平，由此避免由于控制器错误或TXD 输入故障而导致的总线闭锁。此外，CA-IS1051HS 还具 有静音模式，通过S引脚控制，将S引脚置于高电平时 关闭发送器工作。
CA-IF1051HS 采用 8 引脚 SOIC 封装，工作在-55°C 至 +150°C 结温范围。


  • 特性

    符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

    “Turbo” CAN：

    所有器件均支持经典 CAN 和 5Mbps CAN FD(灵活数据速率)
    具有超低对称传输延时和快速环路响应，提高时间裕量
    在带负载的CAN 网络中实现更高的数据速率

    未上电时具有理想的无源特性

    总线和逻辑侧均处于高阻态(空载)
    上电/断电过程中，总线与RXD输出端无扰动

    集成保护功能提高系统可靠性

    CANH、CANL具有±70V故障保护
    ±30V扩展共模输入范围(CMR)
    VCC欠压保护
    发送器超时检测避免总线闭锁，允许最低传输速率为5.5 kbps
    热关断

    超低环路延时：

    130ns (典型值)

    结温范围：

    -55°C 至 150°C

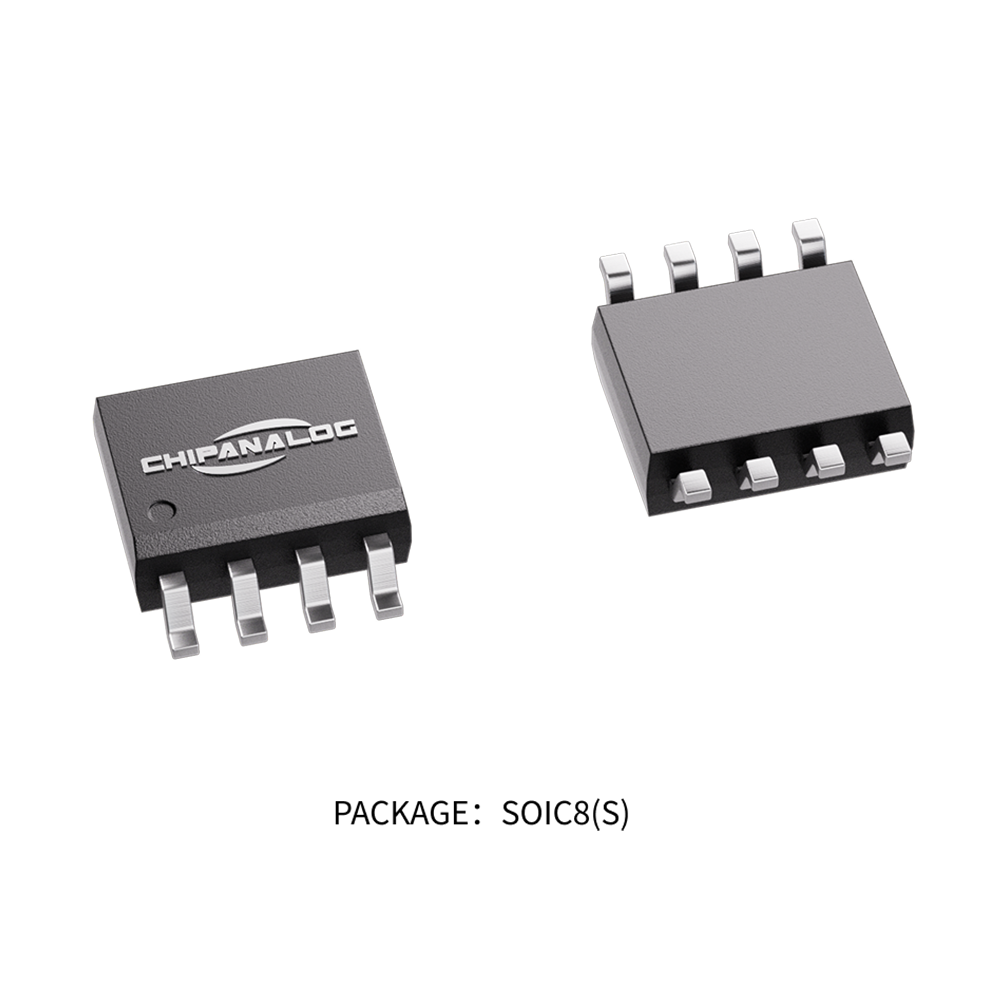

    提供8引脚SO封装

  • 应用

    • 工业自动化

    • 楼宇自动化

    • HVAC系统

    • 分布式管理

  • 器件信息

    型号封装封装尺寸（标称值）
    CA-IF1051HSSOIC84.9mm×3.9mm

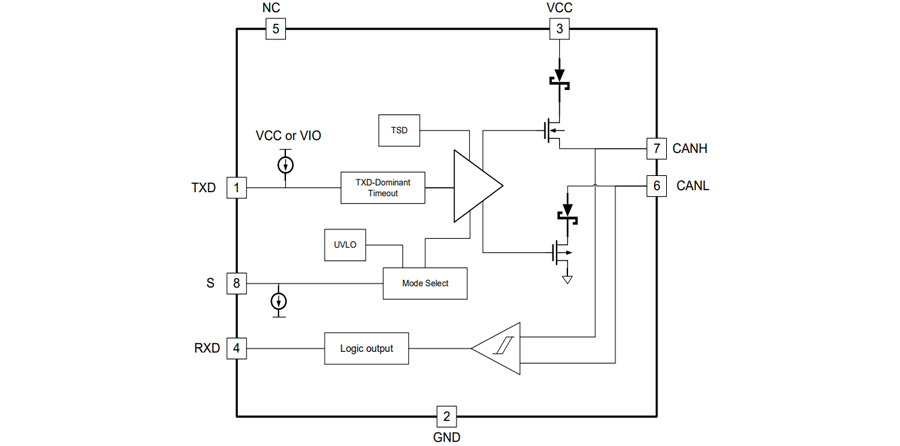

  • 简化通道结构图
