CA-IF1051VS

CA-IF1051VS

f_ico02.svg

量产

具有±58V故障保护和独立逻辑电源VIO的CAN收发器

CA-IF1051S/CA-IF1051VS 为控制器局域网(CAN)收发器， 符合ISO11898-2:2016 和 ISO 11898-5:2007 物理层技术 规范。该系列器件设计用于高速CAN FD网络，可支持 高达 5Mbps 的传输速率。CAN 总线端口提供高达±58V 的故障保护，满足恶劣环境中的过压保护需求。接收器 输入共模范围(CMR)高达±30V，远远超出 ISO 11898 规 范要求的-2V 至+7V，非常适合节点间存在较大地电位 偏差的CAN 总线网络。此外，CA-IF1051VS 具有独立的 逻辑供电电源引脚(VIO)，可接受 2.5V 至 5.5V 供电范围， 方便连接不同逻辑电平的 CAN 控制器，无需额外的电 平转换器。
发送器提供显性状态超时检测，避免由于控制器错误或 TXD 输入故障而导致的总线闭锁。当 TXD 处于显性状 态(低电平)的时间超出 tDOM时，驱动器立即释放总线， 使输出保持在隐性电平。此外，两款器件还提供静音模 式控制(关闭发送器工作)，满足CAN通信的基本需求。
CA-IF1051S/CA-IF1051VS 采用 8 引脚 SOIC 封装，两款器 件均可工作在-55°C 至+150°C 结温范围。

  • 特性

    满足ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

    'Turbo' CAN：

    所有器件均支持经典 CAN 和 5Mbps CAN FD(灵活数据速率)
    具有超低对称传输延时和快速环路响应，提高时间裕量

    未上电时，具有理想的无源特性：

    总线和逻辑侧均处于高阻态(空载)
    上电/断电过程中，总线与RXD输出端无扰动

    集成保护功能提高系统可靠性

    CANH、CANL具有±58V故障保护
    ±30V扩展共模输入范围(CMR)
    VCC、VIO欠压保护
    发送器超时检测避免总线闭锁，允许最低传输速率为5.5 kbps
    热关断

    超低环路延时：

    130ns (典型值)

    独立的2.5V至 5.5V VIO逻辑供电电源(CA-IF1051VS)

    结温范围：

    -55°C 至 150°C

    提供8引脚SO封装

  • 应用

    • 工业自动化

    • 楼宇自动化

    • HVAC系统

    • 分布式管理

    • 自动售货机

    • 安防系统

  • 器件信息

    器件型号 封装 封装尺寸（标称值）

    CA-IF1051S

    CA-IF1051VS

    		SOIC8 4.9mm×3.9mm

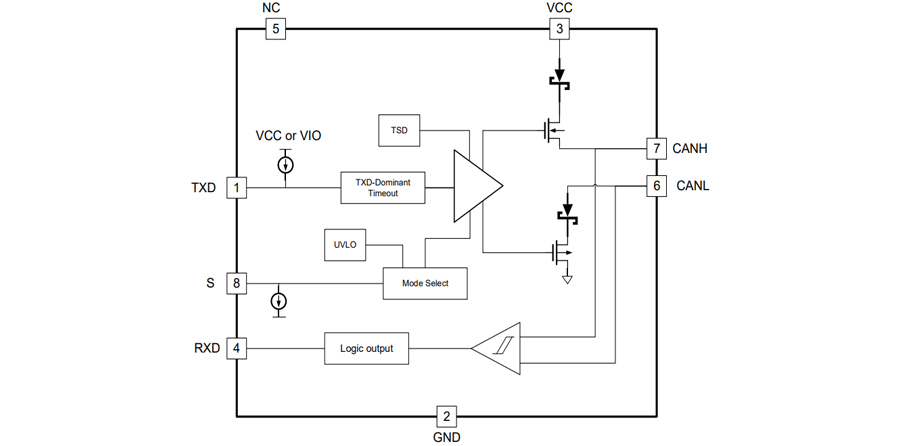

  • 简化通道结构图
