CA-IF1033S

CA-IF1033S

f_ico02.svg

量产

3.3V 供电 CAN 总线收发器

CA-IF103x 是一款 符合 ISO 11898-2 (2016) (控制器 局域网络)物理层标准的CAN收发器系列，可直接与具 有CAN控制协议的3.3V 控制器连接使用。 其中，CA-IF1030S和CA-IF1034S器件具有监听模式，在 该模式下发送器关闭，接收器持续工作；CA-IF1033S/ZS 器件具有低功耗待机模式及远程唤醒请求特性。CA IF1033S/ZS和CA-IF1034S器件具有关断模式，此时器件 Icc电流低于1μA。
所有系列器件均包含多种保护功能，包括驱动器显 性超时功能以及总线故障保护等，以提高器件和 CAN 网络的稳定性。该系列器件具有25 kV HBM ESD保护， 8kV IEC61000-4-2 ESD接触放电等。
此外，CA-IF1033ZS采用小型化SOT23-8封装 (2.9mm x 1.6mm)，以节省外围电路的PCB空间。

  • 特性

    支持3.3V单电源供电

    Vcc欠压保护

    兼容 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

    保护特性

    总线故障保护：±18V
    VCC欠压保护
    驱动器显性超时功能 (TXD DTO)
    针对开路故障的安全设计
    针对热插拔应用的上电和掉电时总线和 RXD 输出上无毛刺脉冲
    热关断保护 (TSD)

    接收器共模输入电压：

    ±12V

    CAN传输数据速率高达1Mbps

    待机模式ICC电流：

    小于15μA

    关断模式ICC电流：

    小于1μA

    结温范围：

    -55°C 至 150°C

    工作范围：

    -40°C 至 125°C

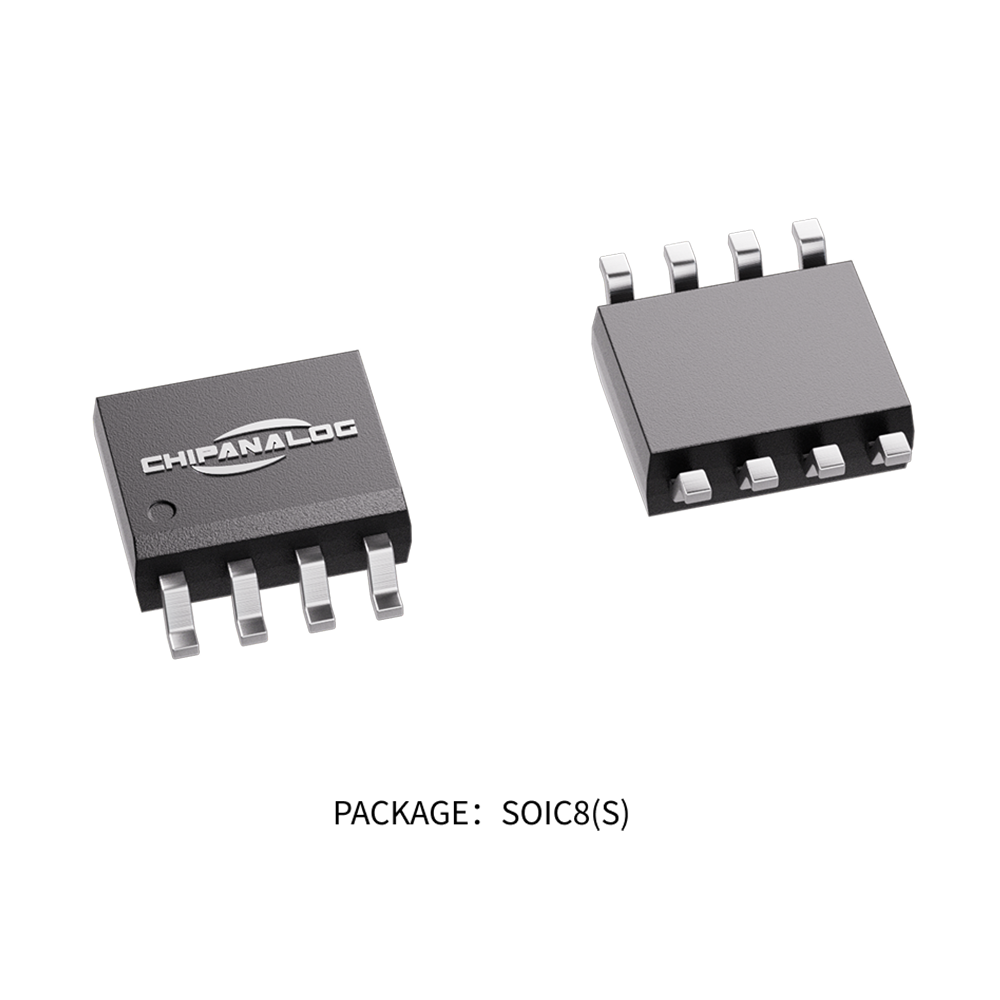

    可提供 SOIC8 封装和SOT23-8 封装(CA-IF1033ZS)

    总线引脚ESD保护超过±25 kV (HBM)

    总线引脚ESD保护超过±8kV (IEC61000-4-2)

  • 应用

    • 工业自动化、控制、传感器等

    • 楼宇自动化

    • 电信和基站控制

    • 供热通风及空调系统(HVAC)

  • 器件信息

    零件号 封装 封装尺寸（标称值）
    CA-IF1030S SOIC8(S) 4.9mm×3.9mm
    CA-IF1033S SOIC8(S) 4.9mm x 3.9mm
    CA-IF1033ZS SOT23-8(ZS) 2.9mm x 1.6mm
    CA-IF1034S SOIC8(S) 4.9mm x 3.9mm

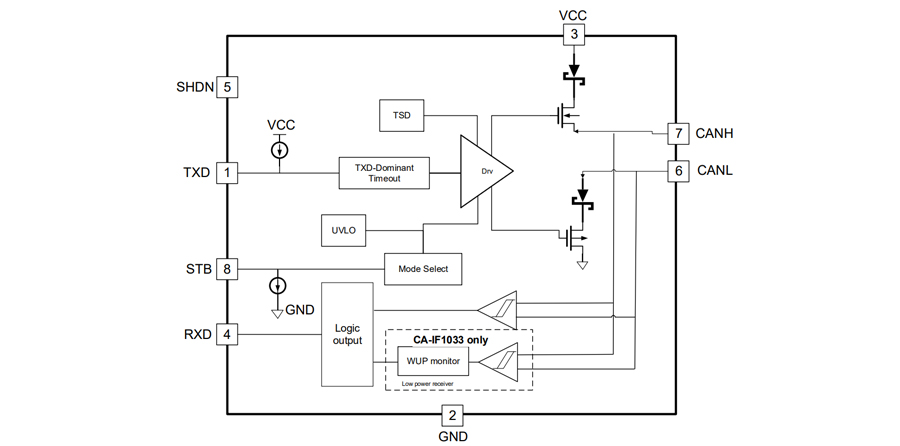

  • 简化通道结构图
