CA-IF1022DF-Q1
工程送样
汽车级LIN收发器
CA-IF1022-Q1是一款双通道本地互联网络（LIN）
收发器，LIN是支持汽车车载网络的低速通用异步收发
器（UART）通信协议。CA-IF1022-Q1通过TXD引脚控制
LINx总线的状态，使其具备最佳压摆率和波形整形，以
最大程度地减少电磁辐射（EME），并通过其开漏RXDx
输出引脚报告总线的状态。
CA-IF1022-Q1通过宽输入电压范围来支持12V应用，
此外还支持低功耗休眠模式。该器件支持通过从LINx
和SLPx_N引脚唤醒的功能。
CA-IF1022-Q1集成了用于从节点应用和ESD保护的
电阻器，从而减少系统应用中外部组件的数量。一旦发
生接地漂移或者VBAT电源电压断开，该器件可防止反馈
电流经LINx流向电源输入。
-
特性
符合面向汽车应用的AEC-Q100标准
符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO 17987-4:2016(12V)电气物理层（EPL）标准
符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试
支持12V应用
宽工作输入电压范围：
VBAT范围为5V至18V
LIN传输数据速率高达20kbps
工作模式：
正常模式低功耗待机模式低功耗休眠模式
支持低功耗模式唤醒：
通过LINx总线实现远程唤醒通过SLPx_N引脚实现直接唤醒
支持3.3V、5V输入电平
集成30kΩ LINx上拉电阻
在LINx总线和RXDx输出实现上电/断电无干扰运行
保护功能：
±42V LINx总线容错、42V负载突降支持、IEC ESD保护、VBAT输入端上的欠压保护、TXD显性状态超时、热关断、系统级未供电节点或接地
断开失效防护
切换到正常模式时的初始 TXD 检测
结温范围：
-40°C 至 150°C
可提供 SOIC14封装(3.9mm x 8.65mm)、无引线
DFN14 封装(3.0mm x 4.5mm) 和QFN24 封装(3.5mm x 5.5mm)
-
应用
-
车身电子装置和照明
-
信息娱乐系统和仪表组
-
混合动力电动汽车和动力总成系统
-
被动安全
-
电器
-
-
器件信息
零件号
封装
封装尺寸（标称值）
CA-IF1022NF-Q1
SOIC14(NF) 3.9mm x 8.65mm
CA-IF1022DF-Q1

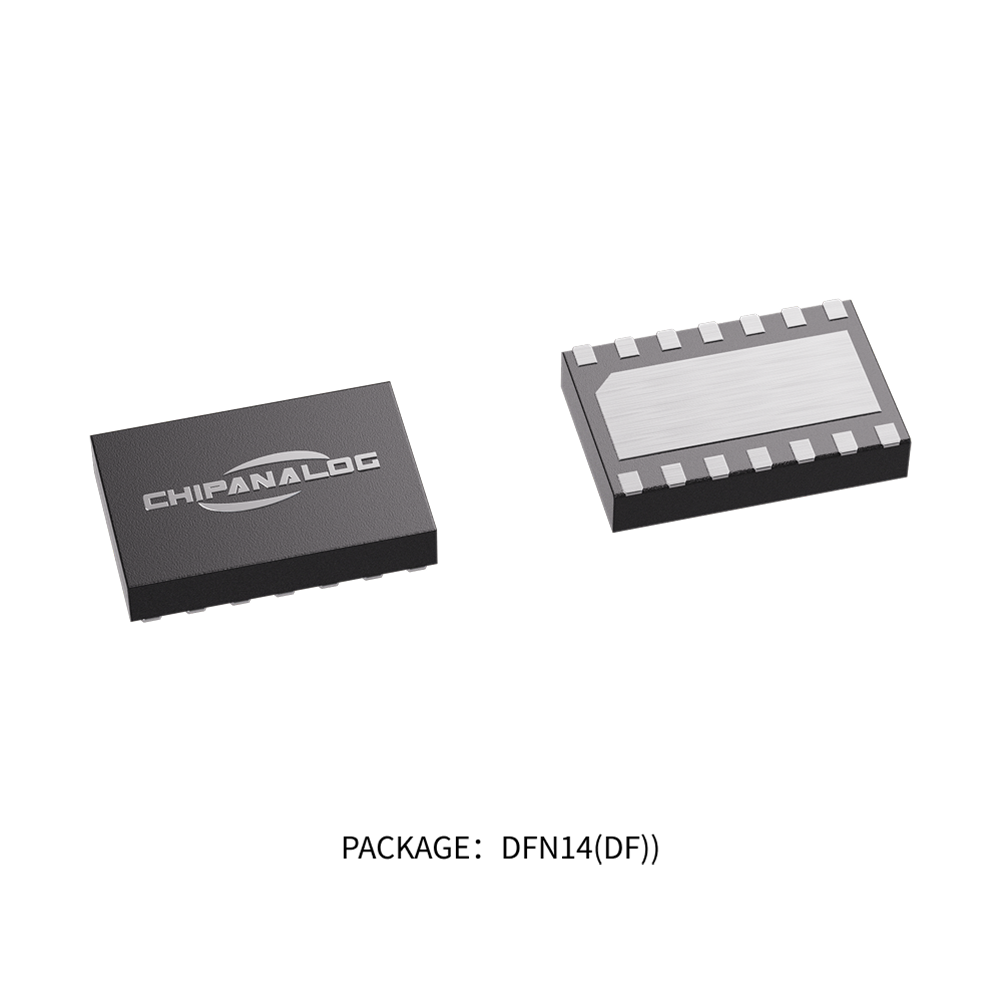

DFN14(DF) 3mm x 4.5mm
CA-IF1022F-Q1
QFN24(F) 3.5mm x 5.5mm
-

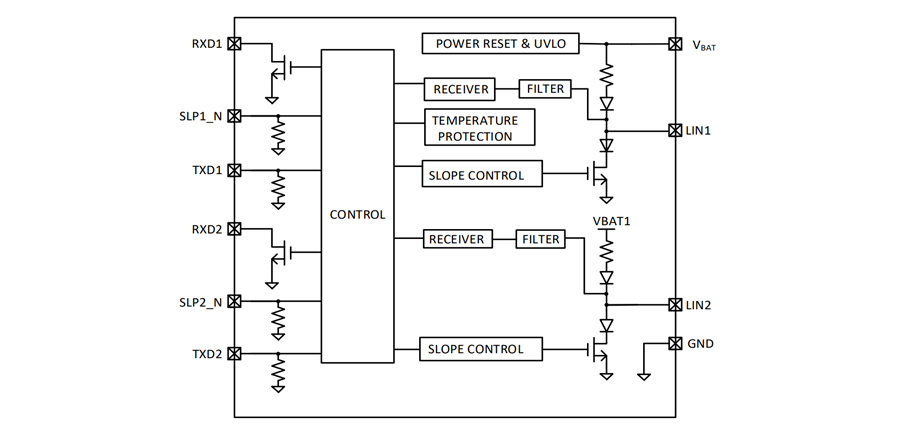

简化通道结构图
-
技术文档
文档名称
文件种类
更新日期
-
文件种类: 规格书
更新日期: 2024.01.23
-
-
认证标准
认证名称
认证种类
认证编号
认证日期
-
认证种类: 可靠性
认证编号: CA-IF1022DF-Q1_V1.0
认证日期: 2024.01.21
-
