CA-IF1024AF-Q1

CA-IF1024AF-Q1

f_ico02.svg

量产

汽车级LIN收发器

CA-IF1024AF-Q1 是一款本地互联网络（LIN）四通道 收发器，LIN 是支持汽车车载网络的低速通用异步收发器（UART）通信协议。CA-IF1024AF-Q1 通过 TXDx 引脚控制 LINx 总线的状态，使其具备最佳压摆率和波形整形，以最大程度地减少电磁辐射（EME），并通过RXDx 引脚的开漏输出报告总线的状态。 CA-IF1024AF-Q1 通过宽输入电压范围来支持 12V 应用，此外还支持低功耗休眠模式，该器件支持通过 LINx和 SLPx_N 引脚唤醒的功能。 CA-IF1024AF-Q1 集成了用于从节点应用和 ESD 保护的电阻器，从而减少系统应用中外部组件的数量。一旦发生接地漂移或者 VBATx 电源电压断开，该器件可防止反馈电流经 LINx 流向电源输入。


  • 特性

    符合面向汽车应用的AEC-Q100标准

    符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO 17987-4:2016(12V)电气物理层（EPL）标准

    符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试

    支持12V应用

    宽工作电压范围：

    VBATx范围为5V至18V

    LIN传输数据速率高达20kbps

    工作模式：

    正常模式
    低功耗待机模式
    低功耗休眠模式

    支持低功耗模式唤醒：

    通过LINx总线实现远程唤醒
    通过SLPx_N引脚实现直接唤醒

    支持3.3V、5V输入电平

    集成30kΩ LINx上拉电阻

    在LINx总线和RXDx输出实现上电/断电无干扰运行

    保护功能：

    ±42V LINx总线容错、42V负载突降支持、VBAT输入端上的欠压保护、TXDx显性状态超时保护、热关断、VBAT未供电或GND断开失效防护

    提供±14kV HMB ESD保护(LINxVBAT)

    提供±10 kV ICE61000-4-2 ESD保护(LINxVBAT对GND)

    切换到正常模式时的初始TXD检测功能

    结温范围：

    -40°C 至 150°C

    可提供无引线 QFN24封装(3.5mm x 5.5mm)

  • 应用

    • 车身电子装置和照明

    • 信息娱乐系统和仪表组

    • 混合动力电动汽车和动力总成系统

    • 被动安全

    • 电器

  • 器件信息

    零件号封装封装尺寸（标称值）

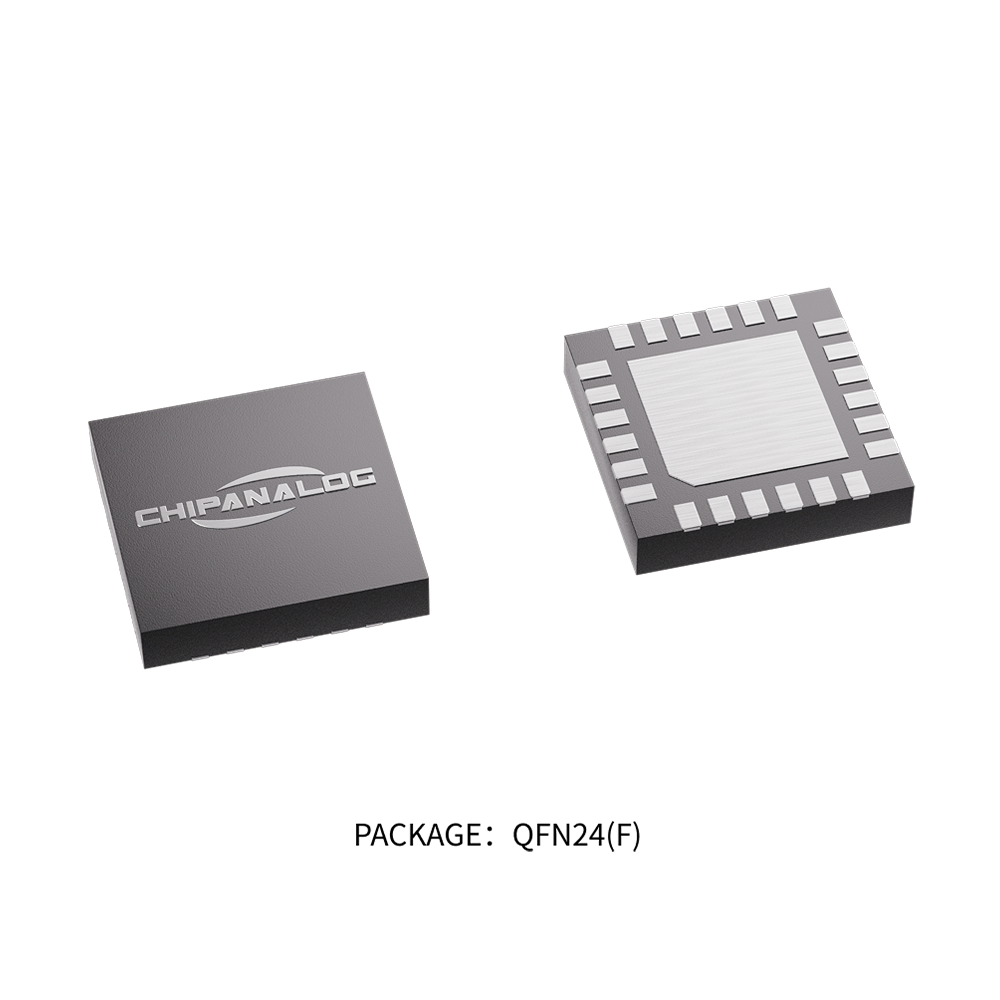

    CA‐IF1024AF-Q1QFN24(F)3.5mm×5.5mm

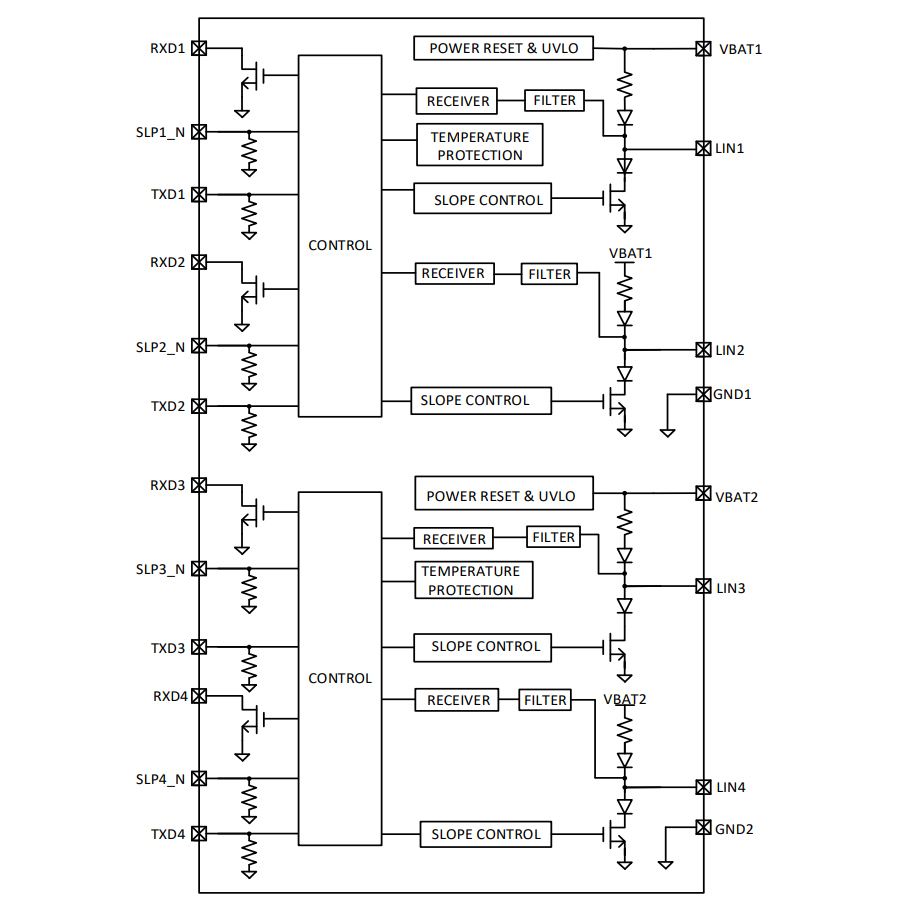

  • 简化通道结构图
