CS485M

CS485M

f_ico02.svg

量产

ESD保护20KV的RS-485收发器

CS485 是一系列抗噪声 RS-485半双工收发器，能够 运用在恶劣的工业、电力环境中。这些器件的总线引脚 可耐受高级别的ESD事件，保护内部电路不受损害。 该系列器件支持3V到5.5V的工作电压，可提供小 型SOIC8 和 MSOP8 封装，适用于空间受限以及长电缆 上的多点应用。
这些器件在自然通风环境下的工作温度范围为 40°C 至125°C。


  • 特性

    满足或超过TIA/EIA-485A标准的要求半双工RS-485收发器

    数据速率：

    250kbps

    3V至5.5V电源电压

    带有限流驱动器和热关断功能

    总线 I/O ESD 保护

    ±18kV HBM ESD
    ±4kV IEC 61000-4-2 接触放电

    支持多达 50 个总线节点

    开路、短路和空闲总线失效保护

    扩展工业工作温度范围：

    –40°C 至 125°C

    共模电压范围：

    –7V至12V

    待机电流：

    <5µA

    无毛刺上下电

    支持多种封装：

    SOIC8，MSOP8

  • 应用

    • 工厂自动化和控制

    • 电力测量（智能电表）

    • 楼宇自动化

    • HVAC系统

    • 视频监控

    • 无线基础设施

  • 器件信息

    零件号封装封装尺寸（标称值）
    CS485SSOIC84.9mm × 3.9mm

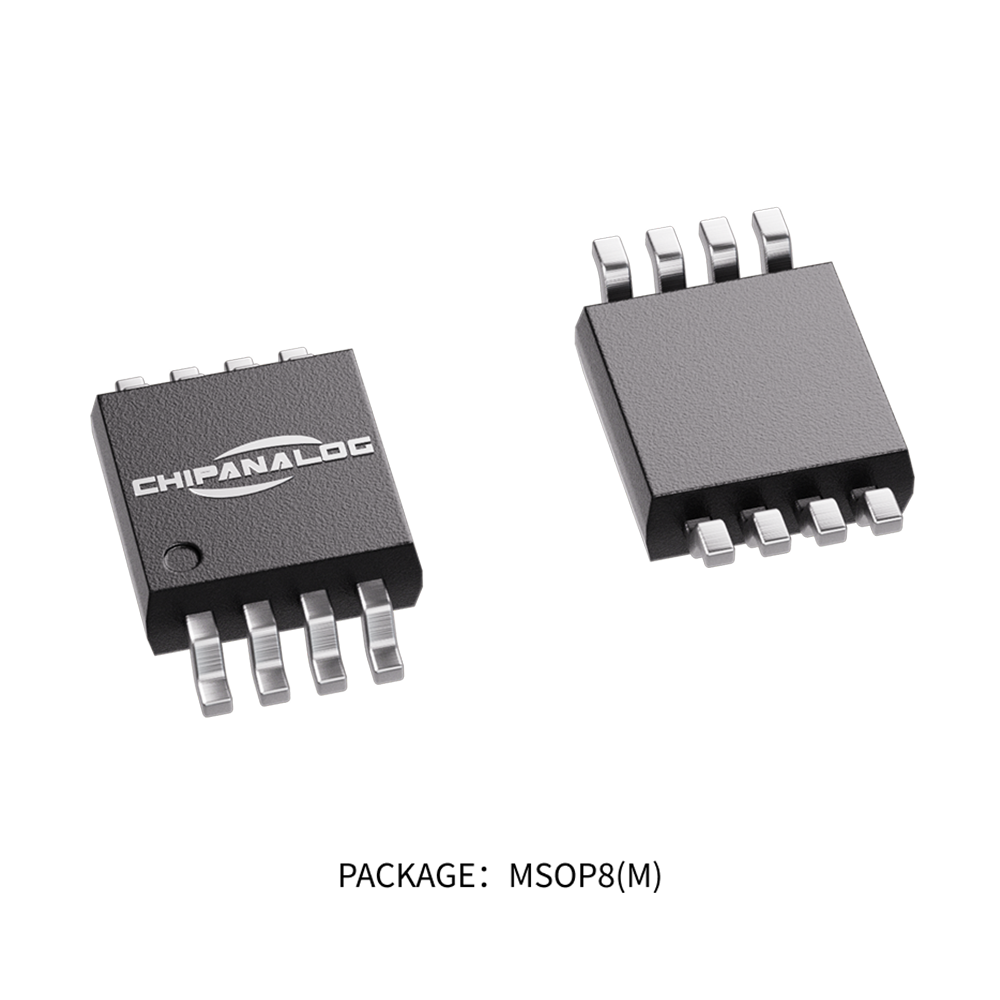

    CS485MMSOP83mm × 3mm

  • 简化通道结构图
