CS48505S
CS48505S
量产
ESD保护20KV的RS-485收发器
CS485xx是一系列抗噪声 RS-485半双工收发器，能
够运用在恶劣的工业、电力环境中。这些器件的总线引
脚可耐受高级别的ESD事件，保护内部电路不受损害。
该系列器件支持3V到5.5V的工作电压，可提供小
型SOIC8、MSOP8和DFN8多种封装，适用于空间受限
以及长电缆上的多点应用。
这些器件在自然通风环境下的工作温度范围为
40°C至125°C。
-
特性
满足或超过TIA/EIA-485A标准的要求半双工RS-485收发器
数据速率
CS48505x：500kbps
CS48520x：20Mbps3V至5.5V电源电压
5V供电时驱动器差分输出电压超过2.1V，兼容PROFIBUS
带有限流驱动器和热关断功能
总线 I/O ESD 保护
±20kV HBM ESD
±4kV IEC 61000-4-2 接触放电1/2 单位负载（支持多达 64个总线节点）
开路、短路和空闲总线失效保护
扩展工业工作温度范围：
–40°C 至 125°C
共模电压范围：
–7V至12V
待机电流：
<5µA
无毛刺上下电
支持多种封装：
SOIC8，MSOP8和DFN8
-
应用
-
工厂自动化和控制
-
电力测量（智能电表）
-
楼宇自动化
-
HVAC系统
-
视频监控
-
无线基础设施
-
-
器件信息
零件号 封装 封装尺寸（标称值） CS48505D， CS48520D DFN8 3mm × 3mm CS48505M， CS48520M MSOP8 CS48505S， CS48520S SOIC8 4.9mm × 3.9mm -

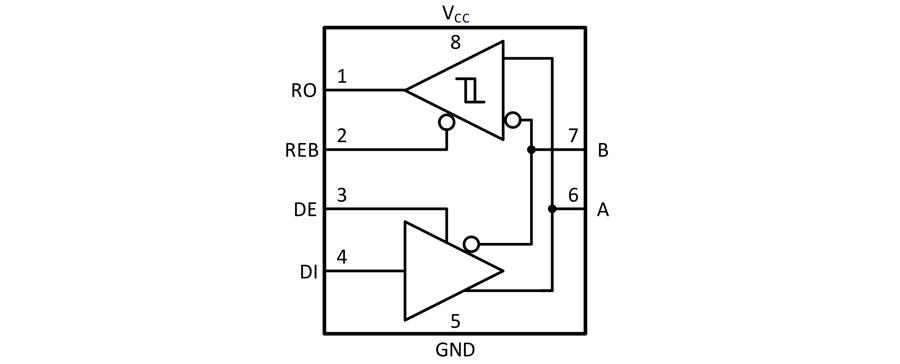

简化通道结构图
-
