CA-IS2062A

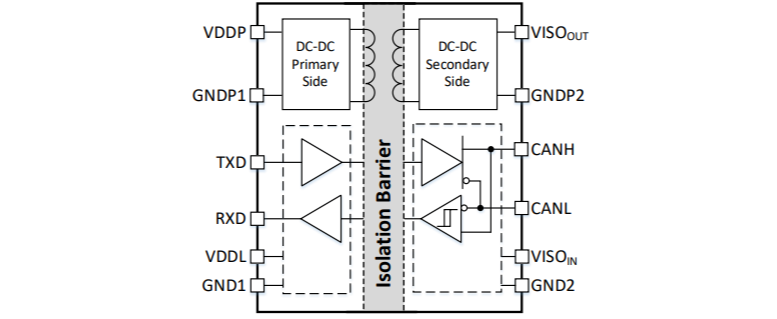

CA-IS2062A 是一款隔离式控制器局域网（CAN）收发器， 内部集成DC-DC转换器，省去了外部隔离电源，有效节 省系统空间和简化设计。该器件提供较高的电气隔离等 级并具有优异的性能，可以满足工业应用的需求。器件 内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂） 绝缘栅隔离，能够承受高达 2.5kV_RMS（1 分钟）的隔离 电压以及±150kV/μs 的典型共模瞬态抗扰度。绝缘栅阻 断了逻辑侧与总线侧的地环路，能够确保数据的正确传 输。
CA-IS2062A 逻辑侧的 DC-DC 转换器电源 VDDP 采用+5V 单电源供电，逻辑电源VDDL支持2.5V 到5.5V 供电范 围，VDDL 和 VDDP 分开可以使用不同电压供电，方便 和低压控制电路的信号交互。若 VDDL 使用 5V 电源供 电，可以直接和VDDP共用一个外部电源。器件的总线 侧VISO_OUT由内部DC-DC转换器产生5V输出电压，为总 线侧 CAN 收发器电源 VISO_IN 供电，应用中需要把 VISO_OUT和 VISO_IN直接短接。
CA-IS2062A 的 CAN 收发器支持高达 5Mbps 的传输速率 （CAN FD），并在总线端口（CANH/CANL）提供限流保 护、热关断保护以及高达±42V 的故障电压保护，驱动 器显性超时保护则可避免由于控制器错误或TXD输入故 障而导致的总线闭锁。此外，该器件的 CAN 接收器输 入具有±24V 的共模输入范围（CMR），远远超出 ISO 11898-2规范定义的–2V至+7V的范围，支持可靠的数据 通信。

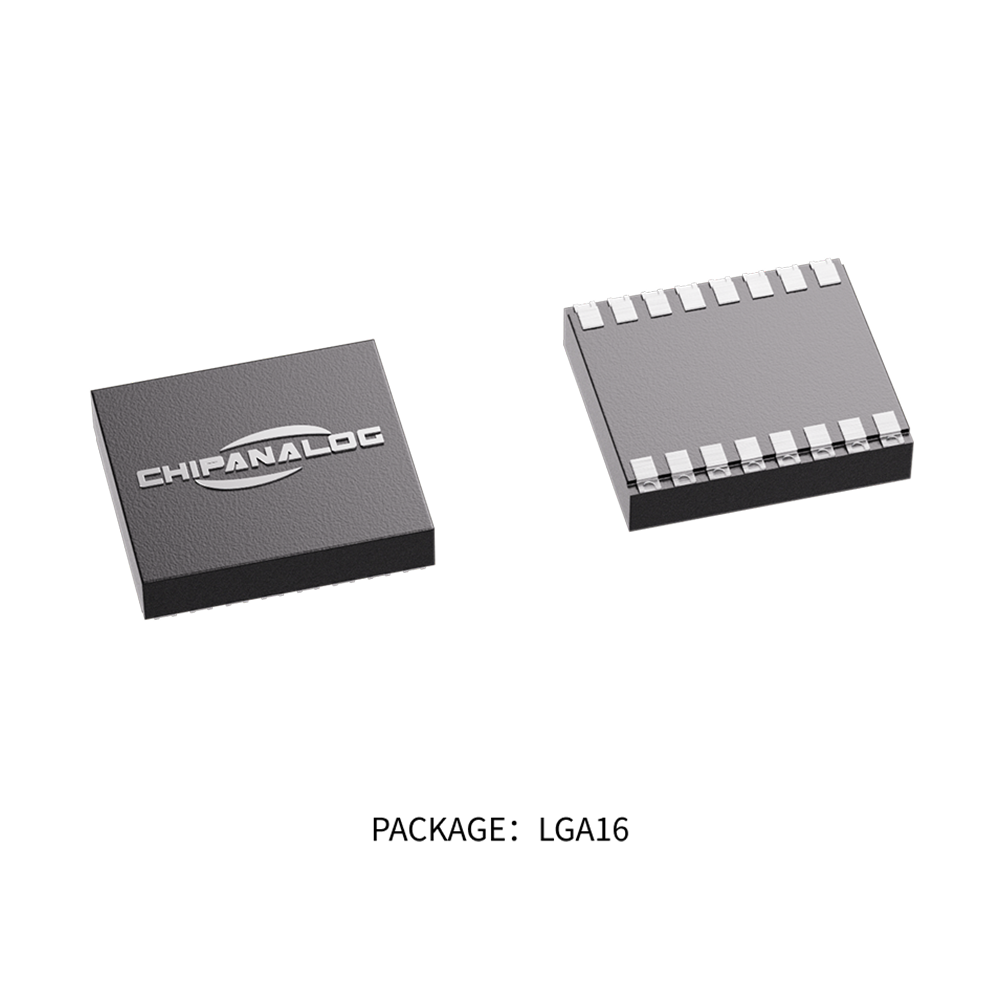

CA-IS2062A 采用 LGA16 超紧凑型封装，能够显著节省 PCB 布板空间，支持从–40°C 至 125°C 的工业扩展温度 范围。
