CA-IF1044AS-Q1
工程送样
汽车级CAN收发器
CA-IF1044Ax-Q1 CAN 收发器系列符合 ISO 11898-2 (2016) 高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 5Mbps（兆位每秒）的 CAN FD网络。部件号包含“V”后缀的器件配有用于 I/O 电平转换的辅助电源输入（用于设置输入引脚阈值和 RXD 输出电平）。该系列器件具有低功耗待机模式及远程唤醒请求特性。此外，所有器件均包含多种保护功能， 以提高器件和 CAN 网络的稳定性。
-
特性
符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
所有器件均支持经典 CAN 和 5Mbps CAN FD（灵活数据速率）
I/O 电压范围支持 3.3V 和 5V 微控制器 (MCU)
未上电时的理想无源特性
总线和逻辑引脚处于高阻态（无负载）
上电和掉电时总线和 RXD 输出上无毛刺脉冲保护特性
总线故障保护：±42V
VCC 和 VIO （仅限 CA-IF1044AVS/D-Q1）电源引脚上具有欠压保护
驱动器显性超时 (TXD DTO) – 最低数据速率低至4kbps
热关断保护 (TSD)接收器共模输入电压
±30V
极低的待机功耗
7.5uA
典型环回延迟
110ns
结温范围
-55°C 至 150°C

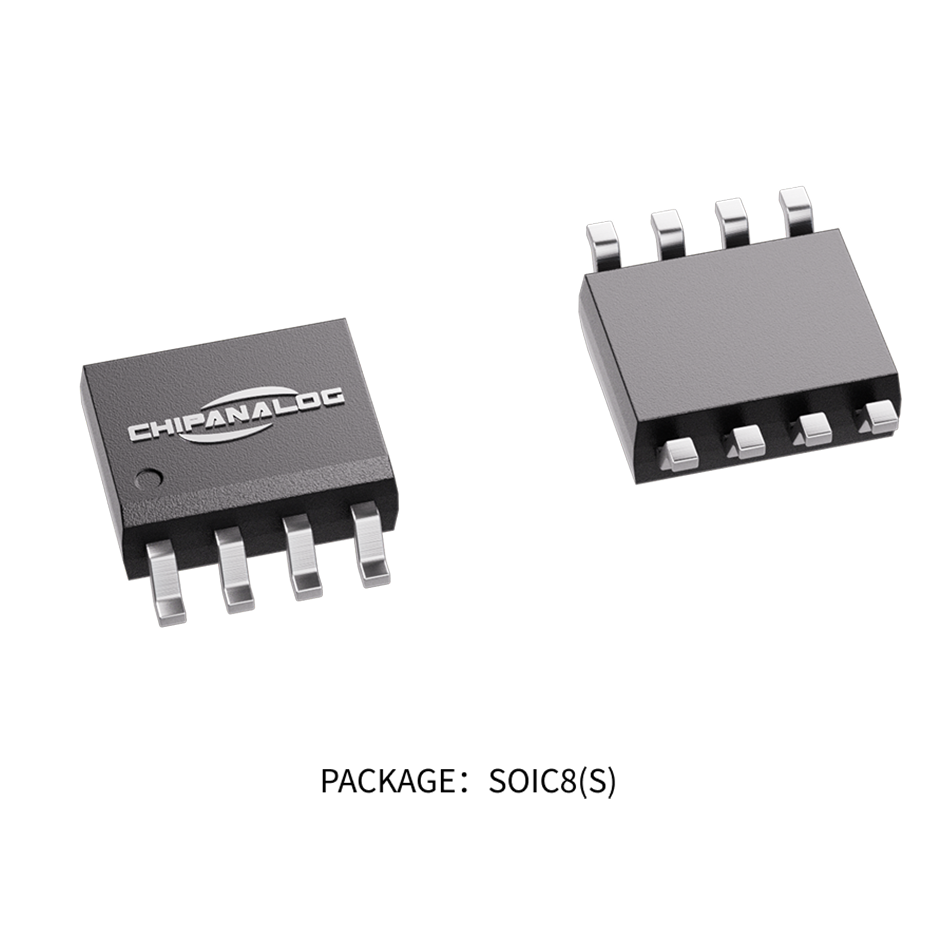

封装形式
SOIC8
DFN8 -
应用
-
车身控制模块
-
动力系统
-
汽车网关
-
高级驾驶辅助系统（ADAS）
-
车载信息娱乐系统
-
热管理模块
-
车载传感器模块
-
-
器件信息
零件号 封装 封装尺寸(标称值) CA-IF1044AS-Q1
SOIC8（S） 4.9mm x 3.9mm
CA-IF1044AVS-Q1 CA-IF1044AD-Q1 DFN8（D） 4mm×3mm CA-IF1044AVD-Q1 -

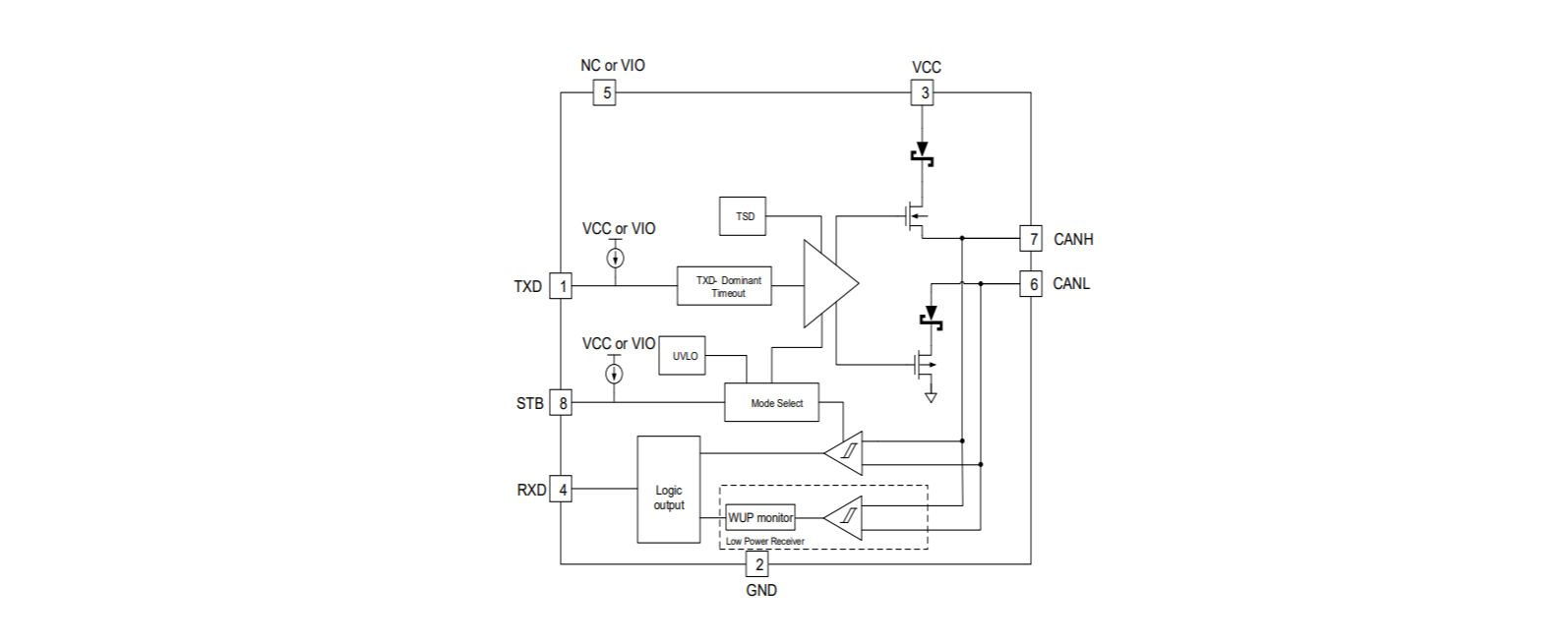

简化通道结构图
-
技术文档
文档名称
文件种类
更新日期
-
文件种类: 规格书
更新日期: 2025.04.30
-
