CA-IF43232EN
量产
RS-232收发器
CA-IF43232E 器件由两个线路驱动器、两个线路接收器
和一个双路电荷泵电路组成， 该器件符合 TIA/EIA-232-F
标准的要求，能在异步通信控制器与串行端口连接器之
间提供电气接口。器件支持 3V 到 5.5V的 单电源供电，
内部电荷泵需要外接四个小型电容。CA-IF43232E 器件
支持最高 250kbps 的数据速率，驱动器输出
（DOUT1/DOUT2）压摆率最大值为30V/μs。
CA-IF43232E 器件提供标准 SOIC16 窄体封装和小型化
TSSOP16 封装，支持–40°C 至 125°C 的扩展工业工作温
度范围。
-
特性
满足或者超过TIA/EIA-232-F 和ITU V.28 标准的要求
总线引脚RINx和DOUTx的ESD保护等级：
±15kV HBM ESD
±8kV IEC 61000-4-2 接触放电
±15kV IEC 61000-4-2 空气放电集成电平转换功能，支持 3V到5.5V的VCC 电压
双通道驱动器和双通道接收器
最大数据速率：
250kbps
低电源电流：
1mA（典型值）
双路电荷泵外接4个0.1μF 电容
接受5V逻辑输入和3.3V的VCC供电配置
扩展工业工作温度范围：
–40°C 至 125°C
-
应用
-
有线网络
-
数据中心和企业级计算
-
电池供电型系统
-
电脑
-
打印机
-
-
器件信息
零件号 封装 封装尺寸（标称值） CA-IF43232EN SOIC16-NB(N) 10.0mm*3.9mm CA-IF43232ETB TSSOP16 (TB) 5mm × 4.4mm -

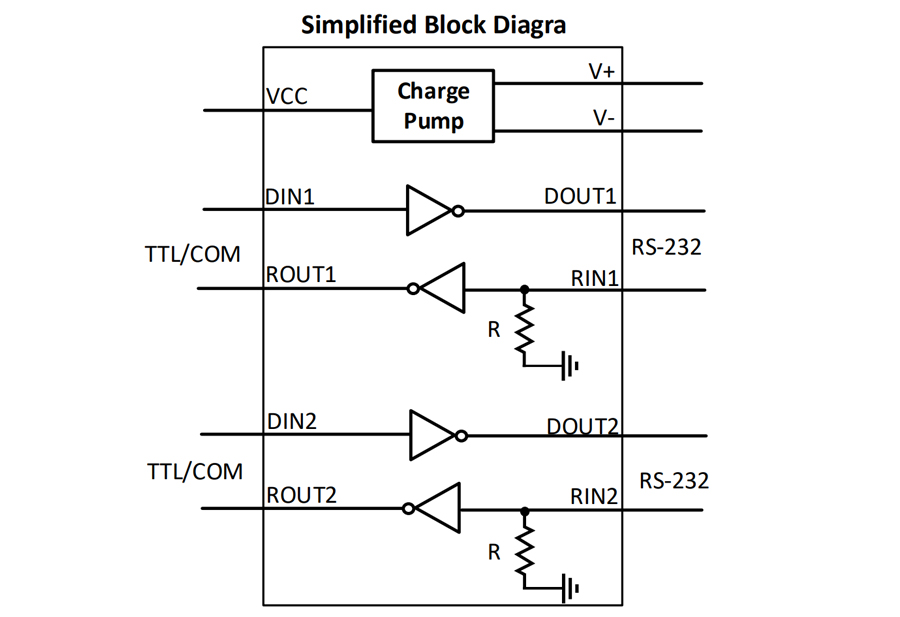

简化通道结构图
-
