CA-IS2062VW

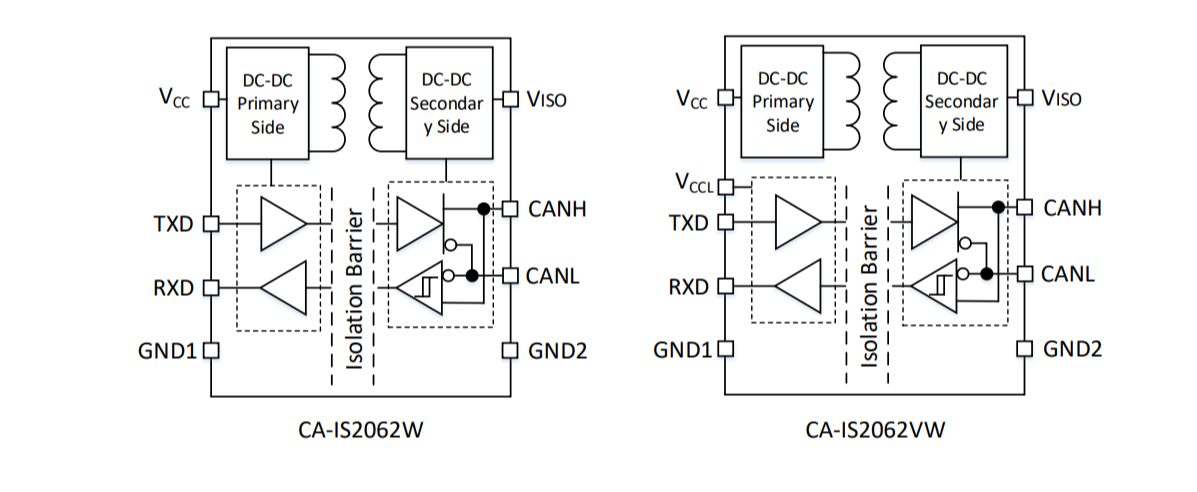

CA-IS2062x 器件为隔离式控制器局域网(CAN)收发器， 内部集成 DC-DC 转换器，省去了外部隔离电源，有效节 省系统空间并简化设计。该系列产品电气隔离等级高， 能够满足工业应用场景严苛的要求。器件内部的逻辑输 入与输出缓冲器之间通过二氧化硅（SiO2）绝缘栅隔离， 能够承受高达 5kVRMS（1 分钟）的隔离电压以及具有 ±150kV/μs 的典型 CMTI 性能。绝缘栅阻断了逻辑侧与总 线侧的地环路，有助于降低端口间地电势差较高的噪声， 确保数据的正确传输。 CA-IS2062x 器件在逻辑侧采用+5V 单电源供电，由内部 DC-DC 转换器产生总线侧供电电压，外部只需少数几个 旁路电容即可构成完整的隔离 CAN 接口。收发器支持 高达 1Mbps 的传输速率，并在驱动器输出端提供限流 保护、热关断保护以及±58V 的总线故障保护，显性状 态超时检测则可避免由于控制器错误或 TXD 输入故障而 导致的总线闭锁。此外，该器件的 CAN 接收器输入具 有±30V 的共模输入范围（CMR），远远超出 ISO 11898-2 规范定义的–2V 至+7V 范围，为系统提供更可靠的保护。 CA-IS2062x 器件在逻辑侧提供 DC-DC 转换器和 CAN 收发 器供电独立的版本（CA-IS2062VW），便于逻辑侧与低 压控制电路的信号交互。 CA-IS2062x 采用宽体 16 引脚 SOIC 封装，支持从–40°C 到 125°C 的工业扩展温度范围。
