CA-DV8008N
量产
I2C控制八通道低边驱动
CA-DV8008 是 I2C 控制的八通道低边驱动，能够实现串 口转并口控制，继而显著节省控制器的 GPIO 资源，降 低系统成本。 CA-DV8008每通道支持500mA 灌电流能力，输出端口耐 压高达 50V，内置钳位二极管应对感性负载，适用于步 进电机、直流电机、继电器和螺线管等负载的驱动。
CA-DV8008 支持 400kHz 的快速 I2C 总线，有 3 个地址可 配引脚，同一总线上最多可挂载 8 片 CA-DV8008。SCL和 SDA 引脚为 CMOS 逻辑电平，逻辑侧电源 VCC 支持3V 到 5.5V 的电压范围，输入控制侧可以和 3.3V/5V 控 制器直连和共电源。 CA-DV8008 器件提供 SOIC16-NB 和 TSSOP16 两种封装选 项，支持–40°C ~ 125°C 的环境工作温度范围。
-
特性
八通道低边输出
单通道500mA灌电流能力（25°C，单通道开启）
单通道250mA灌电流能力（25°C，八通道开启，SOIC16-NB封装）
输出端口电压高达50V
内置钳位二极管应对感性负载输入I2C控制，支持最高400kHz的时钟速率
SCL/SDA引脚CMOS逻辑电平
3个地址可配引脚，同一总线上最多可挂载8片CA-DV8008
VCC电源电压范围
3V~5.5V
环境工作温度范围
–40°C ~ 125°C
提供SOIC16-NB和TSSOP16封装选项
-
应用
-
步进电机驱动
-
直流有刷电机驱动
-
继电器驱动
-
LED驱动
-
线驱动器
-
逻辑缓冲器
-
-
器件信息
零件号 封装 封装尺寸（标称值） CA‐DV8008N

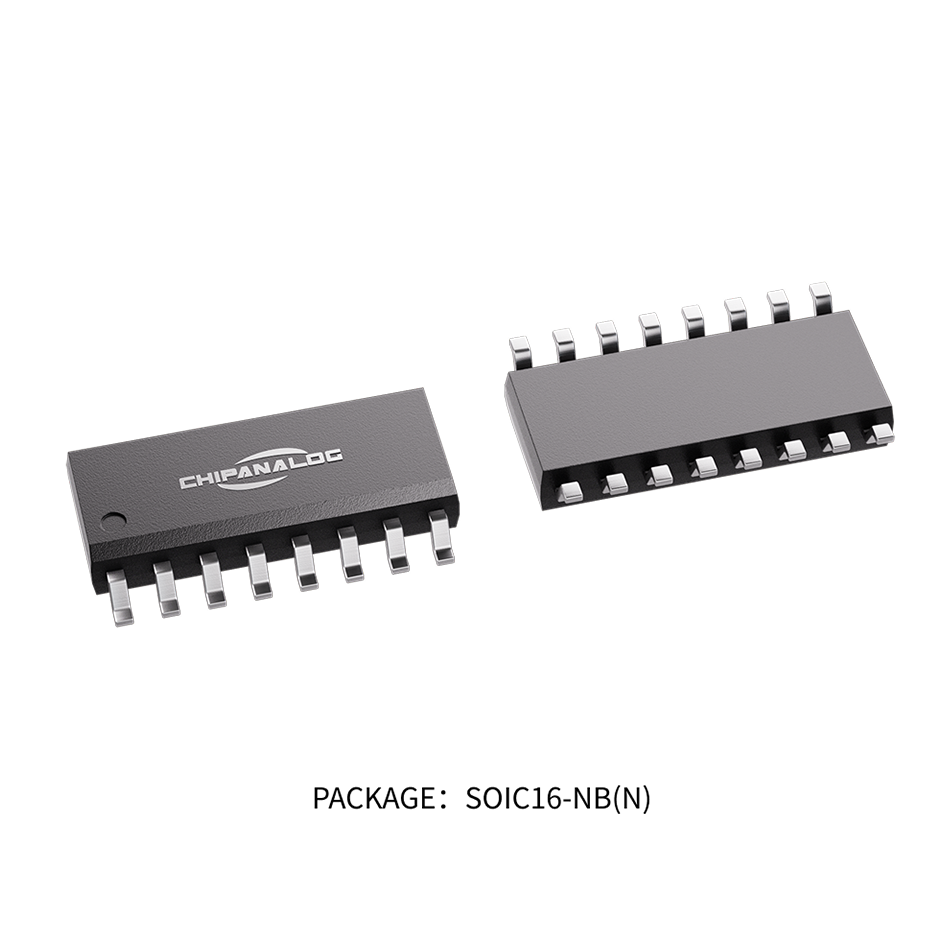

SOIC16-NB(N) 10.0mm×3.9mm -

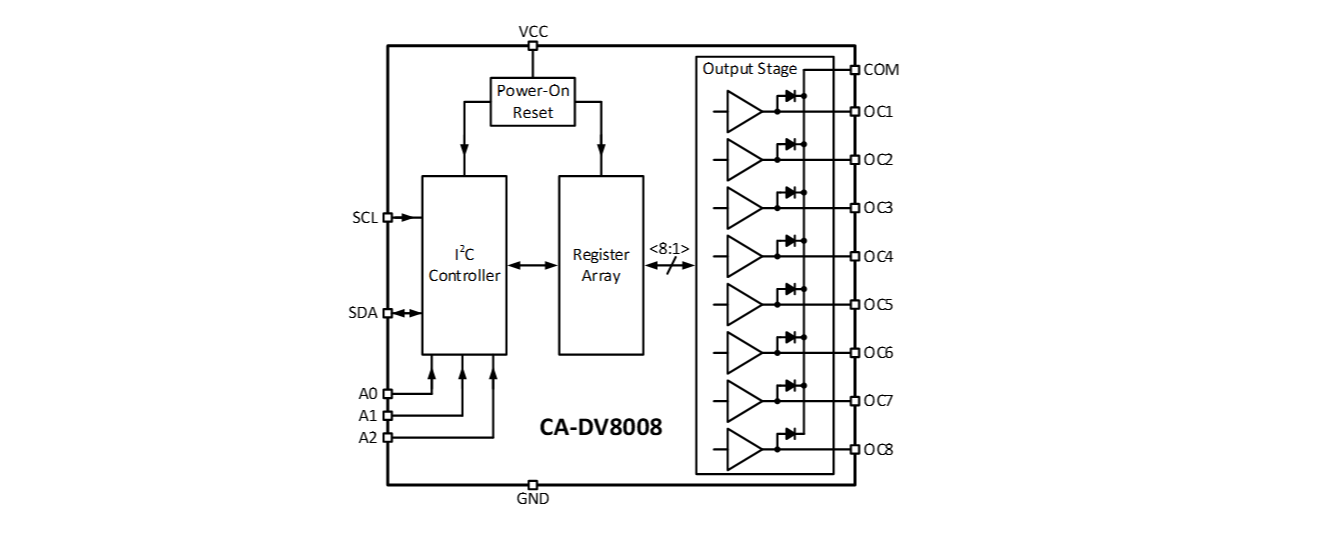

简化通道结构图
-
技术文档
文档名称
文件种类
更新日期
-
文件种类: 规格书
更新日期: 2025.12.26
-
-
认证标准
认证名称
认证种类
认证编号
认证日期
-
认证种类: 可靠性
认证编号: CA-DV8008N_V1.0
认证日期: 2025.12.24
-
